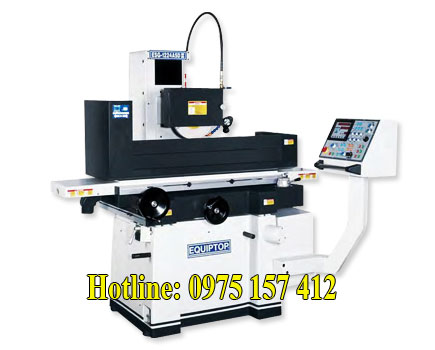

Máy mài mặt phẳng automatic ESG-1020ASDII, mài phẳng tự động 250x500mm

Máy mài mặt phẳng automatic ESG-1020ASDII là thiết bị gia công bề mặt có độ chính xác cao. Nó là dòng máy mài phẳng tự động với bàn từ kích thước 250x500mm của thương hiệu Equiptop. Thường được sử dụng trong cơ khí và chế tạo máy để mài gia công các chi tiết máy, khuôn mẫu. Kiểu vận hành hoàn toàn tự động cả 3 trục XZY với độ sai số rất nhỏ.

Máy mài mặt phẳng automatic ESG-1020ASDII được nâng cấp từ model ESG-818ASDII. Nó trang bị bàn làm việc lớn, cho phép gia công mài được các kích thước phôi dài và rộng hơn.

Đại lý phân phối máy mài bàn từ, máy mài phẳng tự động hiệu Equiptop: ESG-818TD NC, ESG-818ASDII, ESG-1020TD NC, ESG-1020ASDII, ESG-1224TD NC, ESG-1224ASDII,.. tại TP.HCM, Bình Dương.

Thông số kỹ thuật:
– Bàn mài
+ Kích thước bàn: 254x508mm
+ Hành trình mài (X trục ngang): 520mm
+ Hành trình mài (Z trục ra vào): 280mm
+ Khoảng cách từ bàn đến trụ mài: 500mm (st) / 600mm(Op)
+ Bàn từ: 250x500mm
– Trục X (trục ngang Longitudinal)
+ Hành trình bàn Auto (trục X): 580mm
+ Hành trình bàn Manual (trục X): 620mm
+ Tốc độ bàn (trục X) 50Hz: 5-20m/min
– Trục Z (trục ra vào Cross)
+ Điều chỉnh bàn Auto (trục Z): 1-13mm
+ Hành trình bàn Auto max (trục Z): 270mm
+ Hành trình bàn manual max (trục Z): 300mm
+ Tay quay bàn 1 vòng (trục Z): 5mm
+ Vạch chia trên tay quay: 0.02mm
– Trục Y (trục đứng vertical)
+ Điều chỉnh bước tiến (Y): 0.001-0.04mm
+ Bước tiến bàn mài (Y): 0.001mm
+ Bước tiến nhanh (Y): 150mm/min
+ Bước tiến chậm (Y): 6mm
+ Bước tiến tay quay 1 vòng (Y): 1mm
+ Vạch chia trên tay quay (Y) 0.005mm

– Trục mài
+ Công suất: 3Hp
+ Tốc độ 50Hz: 1450v/p
– Đá mài
+ Đường kính đá: 203mm
+ Độ dày đá (rộng) 19mm / max 25mm
+ Lỗ đá: 31.75mm
– Công suất
+ Motor thủy lực (trục X): 2Hp/6p
+ Motor điện (trục Y): 80W/6p
+ Motor điện (trục Z): 80W/6p
+ Công suất tổng: 3Hp
– Trọng lượng kích thước
+ Khoảng trống lắp đặt máy: 2400x1450x1750mm
+ Trọng lượng máy: 1810Kg
+ Trọng lượng đóng gói: 2160Kg
+ Kích thước đóng gói: 2480x2060x2100mm
